Nova Voyager DVR 18" DrillPress (노바 보이저 드릴프레스) Pt.2

노바 보이저 드릴프레스와 관련한

몇 가지 추가한 악세사리 및 설명



1. 기본 옵션인 고정식 키척을 제거하고 ER 콜렛 규격으로 변경하여

콜렛에 맞는 척 뭉치, 엔드밀, 드릴날등 자유롭게 바꿔 사용할수있게 변경

첨파워 키레스 척 뭉치를 꽂은 상태.



인치로 되어있던 깊이 스토퍼의 마킹을 mm단위로 변경

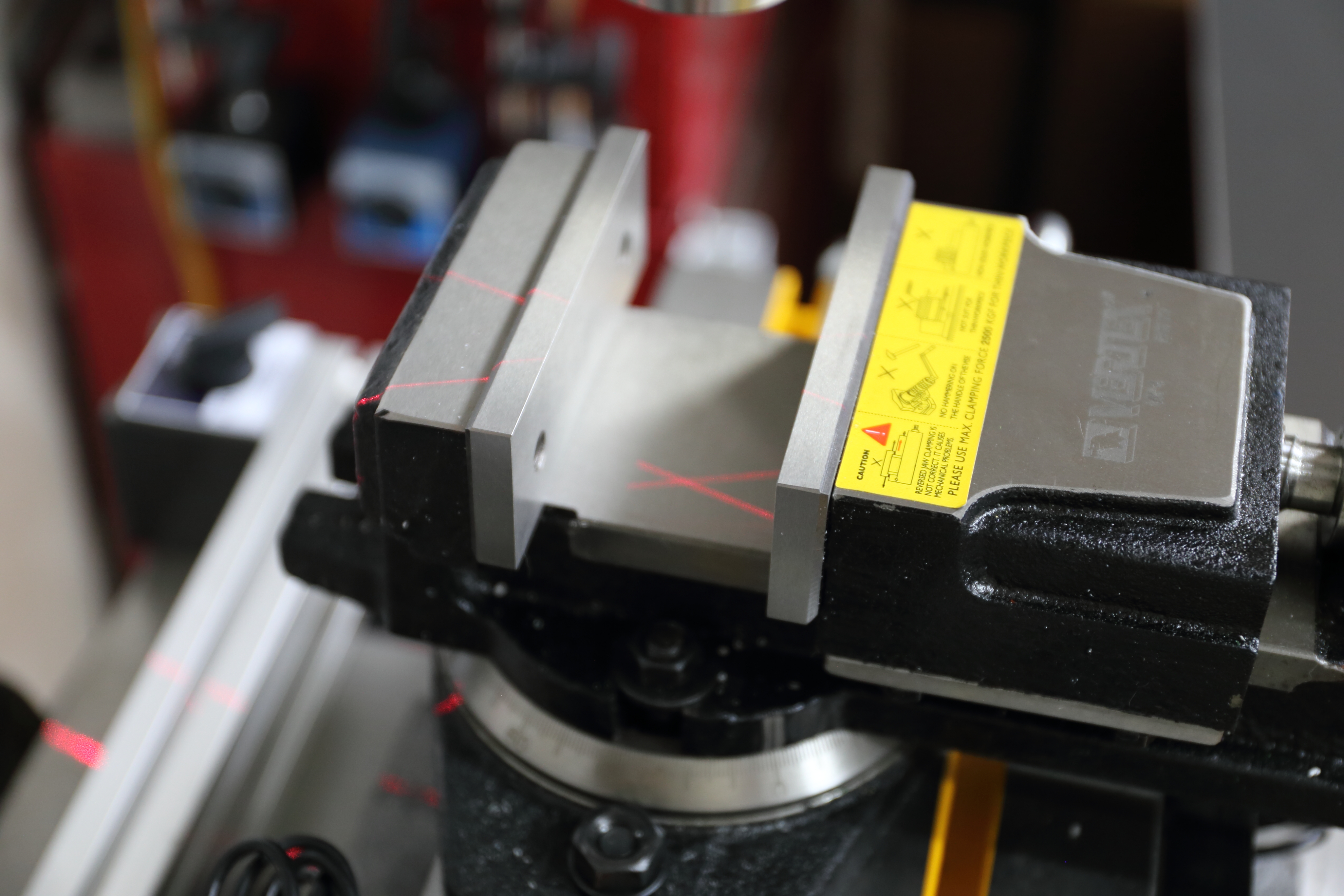

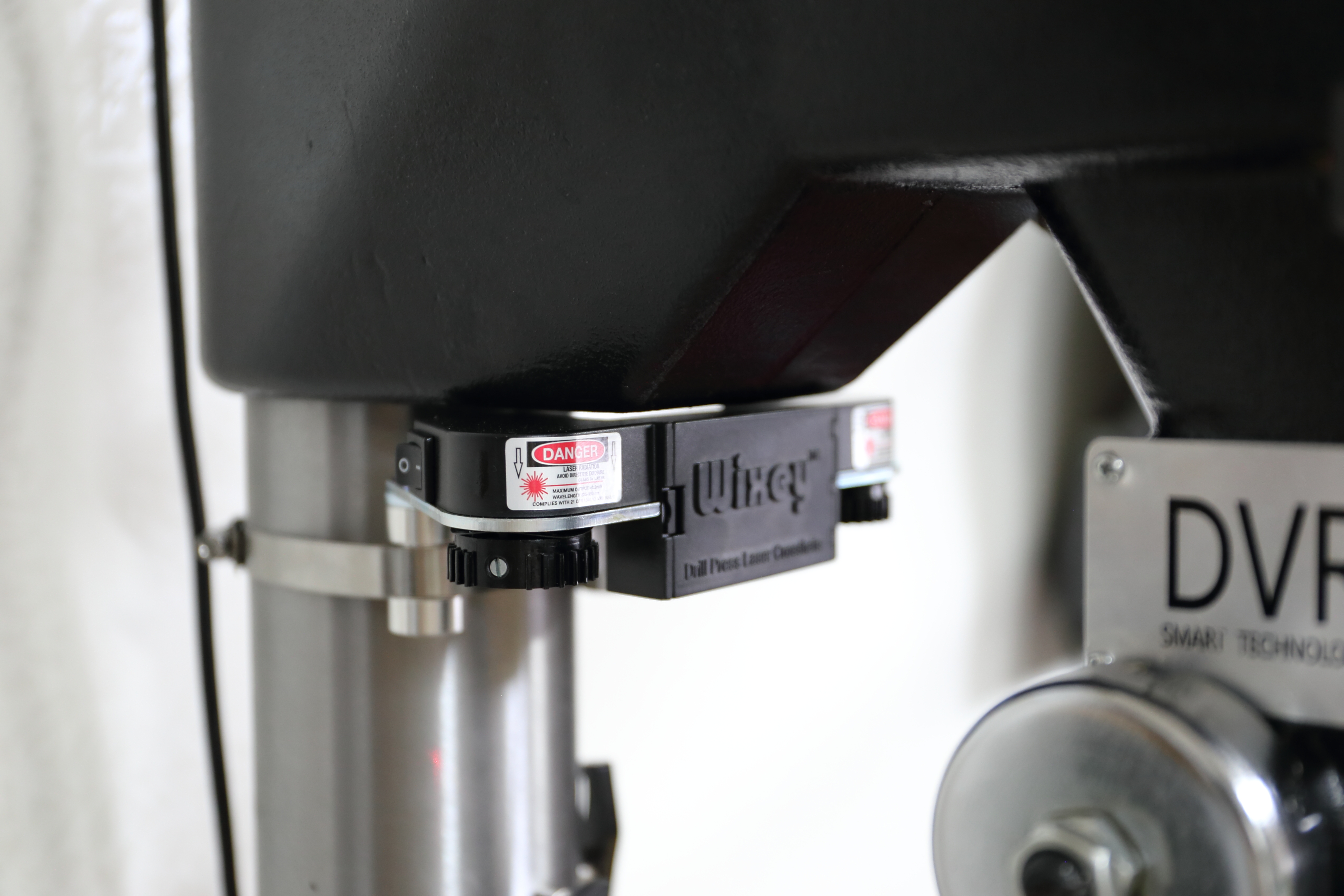

바이킹에는 있지만, 보이저에는 없는 레이저 가이드 지시기를 별도로 추가

Wixey WL133 을 사용.





레이저 가이드는 세팅만 잘 해놓으면 초기 러프하게 드릴링 위치 잡을때 편합니다.





정반에 고정용 구멍을 내어 이송대를 한번에 고정할수 있게 하였습니다.

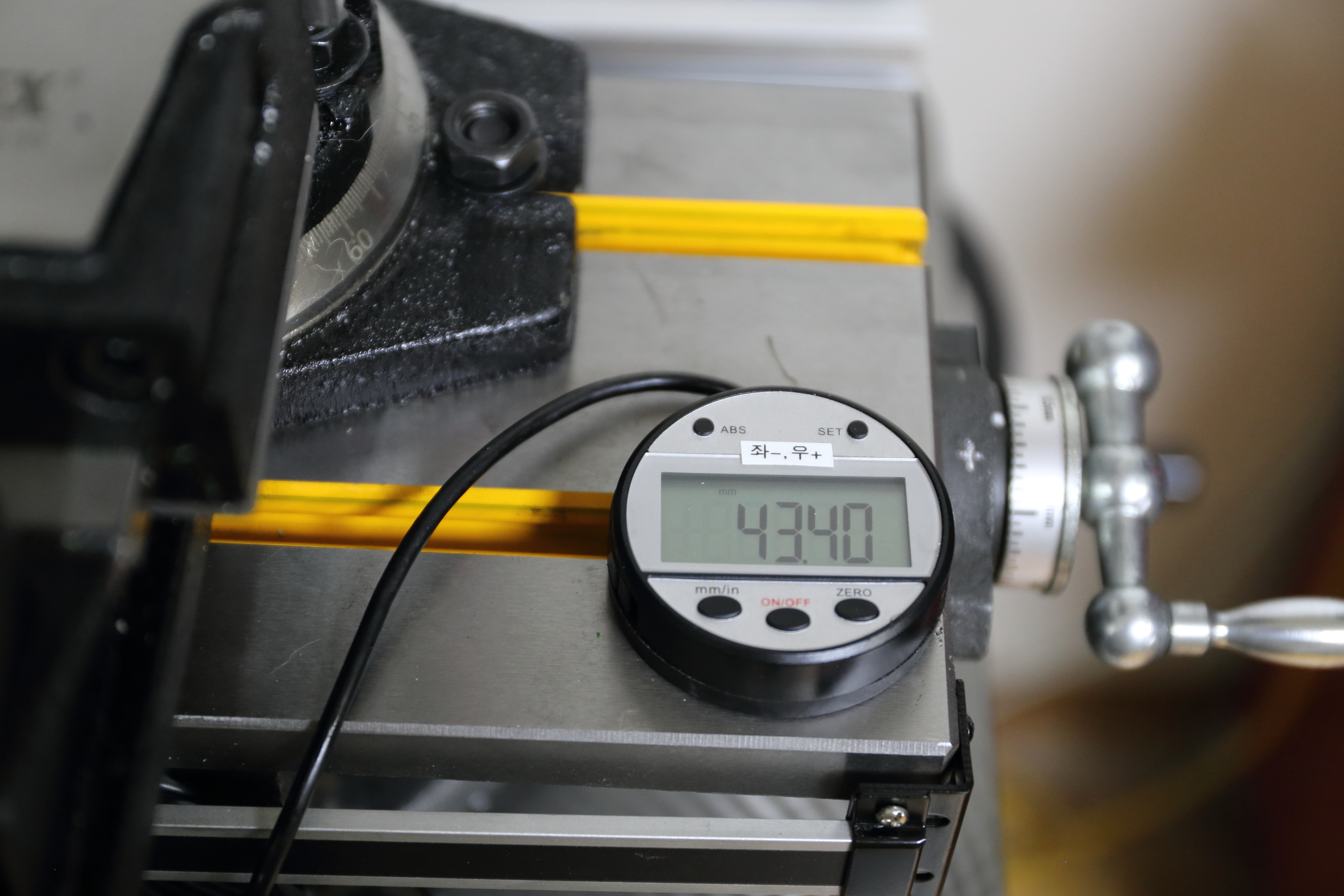

이송대에는  중국산 게이지를 달아주었고

각 축별로 이동된 값을 간단하게 수치로 볼 수 있습니다.



엄청나게 정밀하거나 신뢰가 있지는 않지만,

가격이 싸고 수치가 직관적이기 때문에 아예 없는것 보다 훨씬 유용합니다.

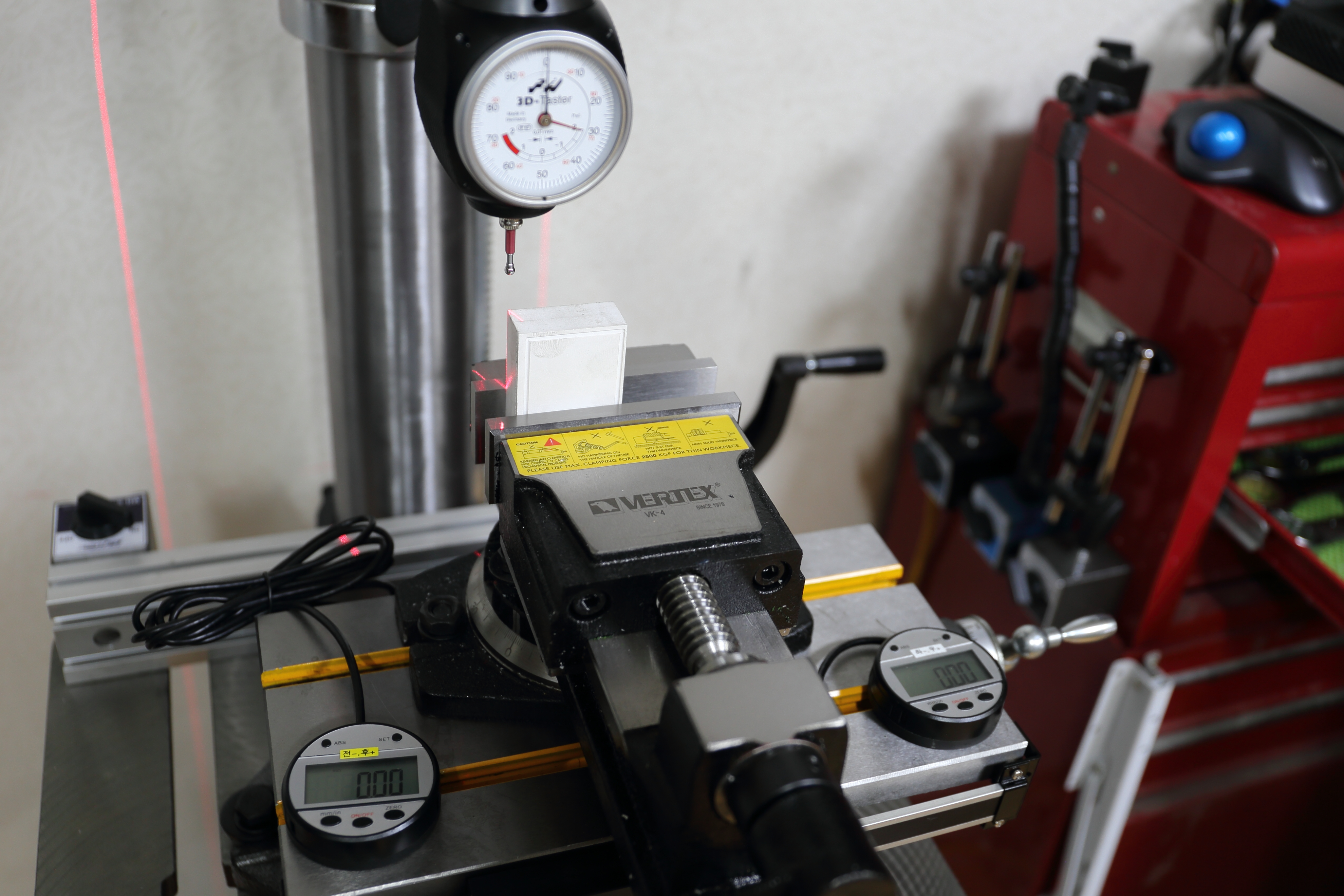

하이머 3d 테스터.

엣지 파인더와 달리 직관적인 영점을 잡을 수 있습니다.

기계 원점을 한번에 찍을수 있는 유용한 장비인데

특히 아날로그 장비의 원점을 잡는데 매우 편합니다.

본체를 보호하기 위해 팁부분이 먼저 파손되도록 만들어져 있으므로

이동범위를 넘지않게 충격 및 파손에 매우 주의 해야 됩니다.



용수 이송대의 틀어진 부분들을 잡느라 시간이 오래 걸렸는데

베이스는 표기된 각도와 1도 정도 틀어져 있다고 보면 됩니다.

결론은, 정밀한 작업은 무리라는 것이고, (가공 면등은 최소 0.2mm 이상 편차 있음)

밀링이나 CNC를 제대로 사용하는것이 정답이며

적당히~ 없는것 보다는 낫다고 보면 될듯합니다.
